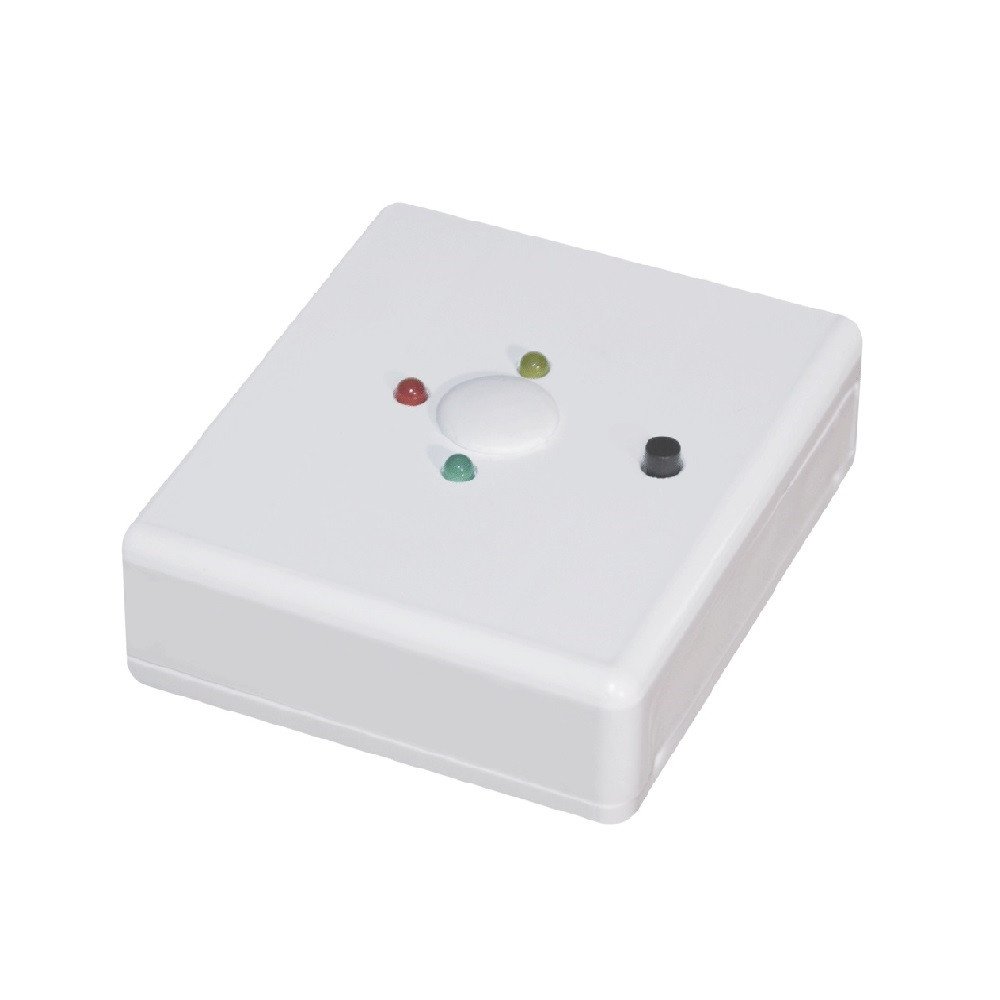

Модуль узгодження шлейфів МУШ-ДЛ

Модуль МУШ-ДЛ призначений для підключення по 2-х дротовому шлейфу сповіщувача пожежного димового лінійного «АРТОН-ДЛ» до чотирьохдротових охоронно-пожежних приладів (ППК), а також до пожежних ППК зі знакозмінним живленням шлейфу сигналізації. Модуль дозволяє вимикати живлення дводротового шлейфу за допомогою кнопки «СКИДАННЯ».

Модуль забезпечує:

• формування сигналу «ПОЖЕЖА» зміною величини опору або розривом ланцюга сигнального шлейфу і оптичну індикацію цього стану індикатором червоного кольору при отриманні повідомлення «ПОЖЕЖА» від сповіщувача «АРТОН-ДЛ»;
• індикацію чергового режиму роботи індикатором зеленого кольору;
• формування сигналу «НЕСПРАВНІСТЬ» розривом ланцюга сигнального шлейфу і оптичну індикацію цього стану індикатором жовтого кольору при отриманні повідомлення «НЕСПРАВНІСТЬ» від сповіщувача «АРТОН-ДЛ» при обриві або короткому замиканні в ланцюзі дводротового шлейфу;
• формування сигналу «НЕСПРАВНІСТЬ» розривом ланцюга сигнального шлейфу за відсутності напруги живлення 12 В;
• обмеження струму короткого замикання на заданому рівні.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Діапазон вхідних напруг, в 10,2 – 13,8

Діапазон вихідних напруг в черговому режимі, в 9,7 – 13,6

Величина падіння напруги на модулі в черговому режимі, В, не більше 0,5

Струм короткого замикання в ланцюзі двопровідного шлейфу, мА, не більше 20

Струм в ланцюзі двопровідного шлейфу, сприймається модулем, як «НЕСПРАВНІСТЬ», мА, не більше 1,8 не менше 18,0

Струм в ланцюзі дводротового шлейфу, сприймається модулем, як черговий режим роботи, мА 2,2-5,5

Струм в ланцюзі двопровідного шлейфу, сприймається модулем, як режим «ПОЖЕЖА», мА, 7,5 - 16

Струм споживання модулем при обриві двопровідного шлейфу, мА, не більше 15

Струм споживання модулем (без урахування струму споживання дводротового шлейфу) в черговому режимі, мА, не б
