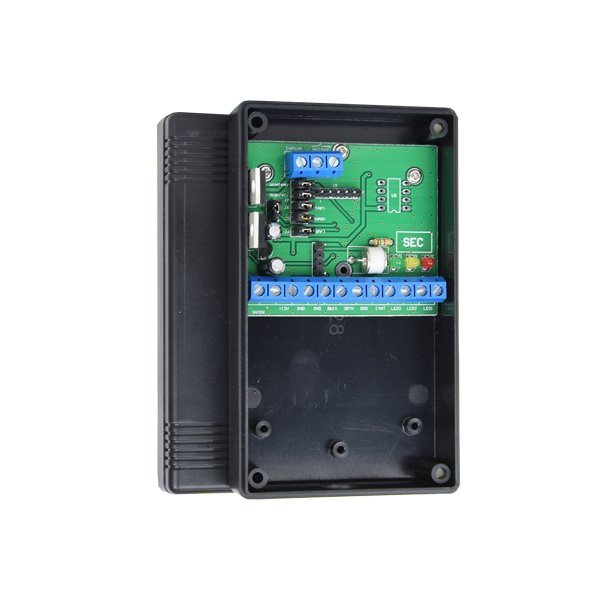

Контролер KTM-670S

Контролер ключів КТМ-670s є складовою частиною системи обмеження доступу в службові, виробничі, житлові будівлі, приміщення і призначений для керування замком.

В якості ключів використовуються електронні ідентифікатори Touch Memory (TM) DS1990A фірми Maxim Dallas (США).

Технічні характеристики

• Тип ключа: DS1990A
• Кількість ключів доступу: не більше 670 шт.
• Кількість ключів охорони: не більше 10 шт.
• Майстер-ключ: 1
• Час, за яким замом відімкнено: 1 сек., 7 сек. або програмується
• Напруга живлення постійного струму: 12В
• Споживаний струм: не більше 50 мА
• Комутований струм в ланцюзі виходу при напрузі живлення замка до 24 В: не більше 1,5 А
• Габаритні розміри: 82х132х34 мм

Програмування часу затримки замка

Для програмування часу затримки замка виконайте наступні дії.

1. Вимкніть живлення.
2. Зніміть перемички прог. і вр. прг.
3. Встановіть перемичку вибору замка.
4. Увімкніть живлення.
5. Натисніть і утримуйте кнопку відчинення дверей стільки часу, скільки вам необхідно, щоб вона залишалася відчиненою.

На кожен тип замка вибір часу проводиться окремо. Якщо кнопку утримувати менше секунди, всі параметри утримання замка повернуться до заводських через 1 сек. для електромеханічного і 7 сек. для електромагнітного.

Режим звичайного доступу

Початковий стан - замок дверей замкнено. Горить червоний індикатор в КТМ.

Щоб відмикнути замок, торкніться зчитувача ключем доступу.

Якщо код ключа доступу зберігається в пам'яті виробу, відбудеться відмикання замка. Загоряється зелений індикатор і прозвучить звуковий сигнал, замок відмикається на запрограмований час або на час за замовчуванням.

Якщо ключа немає в пам'яті, контролер замок не відмикає.
