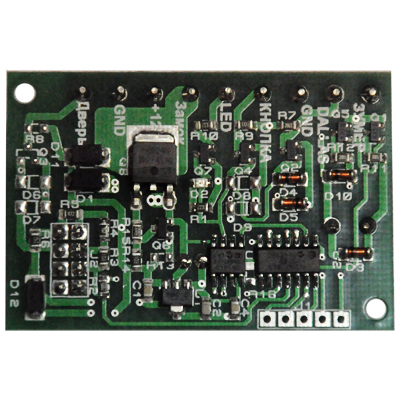

Контролер AK-14 (SOKOL ZS)

Автономний контролер AK-14 для систем контролю доступу з керуванням для електромагнітних / електромеханічних замків

Бренд: Geos

ДЕ ВИКОРИСТОВУЄТЬСЯ АВТОНОМНИЙ КОНТРОЛЕР

Контролер AK-14 використовується в системах контролю і керування доступом. Прибор має пам'ять до 1360 карт. Вихід для замка типу відчинений колектор. Струм комутації до 7А. Час відмикання від 0..250с, заводський 6с.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ AK-14

• Кількість карт, що запам'ятовуються: 1360
• Напруга живлення: 9…15В
• Струм споживання в режимі очікування: 20мА
• Максимальний струм споживання: 50мА
• Робоча частота: 125 кГц
• Вихідний протокол: Dallas i-Button
• Режим роботи: довготривалий
• Робоча температура: -20°С до +50°С
• Маса блоку: 0,1 кг
• Габаритні розміри: 73х46х18мм

ФУНКЦІОНАЛЬНІ ОСОБЛИВОСТІ AK-14

• Енергонезалежна пам'ять
• Світлова індикація
• Вбудований зумер
• Контролер сумісний зі всіма зчитувачами, що працюють за протоколом Dallas Touch Memory.

СХЕМА ПІДКЛЮЧЕННЯ AK-14

1. Виносний зумер – необхідний, якщо в точці доступу чути сигнал зумера, вбудованого в контролер. Для збільшення гучності можна зняти з зумера наклейку.
2. Зчитувач TM (Touch Memory) – підключається по дводротовій схемі: два дроти – передача даних, два інших – керування світловим індикатором зчитувача. Використовуйте звиту пару.
3. Зчитувач Proximity (безконтактний) – зчитувач, що підтримує протокол Dallas Touch Memory. Для живлення в зчитувачах передбачений контакт «+12V», для загального дроту – «GND», для передачі даних – «DS 1990A». Якщо зчитувач оснащений входами керування індикацією
