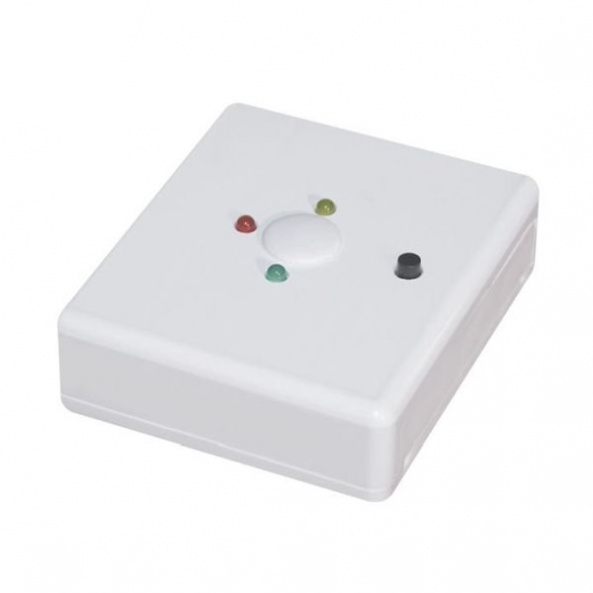

Модуль согласования шлейфов МУШ-ДЛм

Модуль согласования шлейфов МУШ-ДЛм предназначен для подключения по 2х-проводному шлейфу извещателя пожарного дымового линейного АРТОН-ДЛ к четырехпроводным охранно-пожарным приборам (ППК), а также к пожарным ППК со знакопеременным питанием шлейфа сигнализации.

Компания-производитель Артон

НАЗНАЧЕНИЕ

Контролирует ток в цепи двухпроводного сигнального шлейфа и, в зависимости от величины тока, изменяет состояние выходных ключей для передачи извещений «ДЕЖУРНЫЙ РЕЖИМ», «ПОЖАР», «НЕИСПРАВНОСТЬ» на ППК.

ФУНКЦИОНАЛ МОДУЛЯ

• индикация состояний «ДЕЖУРНЫЙ РЕЖИМ» (зеленый цвет), «ПОЖАР» (красный цвет), «НЕИСПРАВНОСТЬ» (желтый цвет);
• формирование сигнала «ПОЖАР» изменением величины сопротивления или разрывом цепи сигнального шлейфа при получении извещения «ПОЖАР» от извещателя «АРТОН-ДЛ»;
• формирование сигнала «НЕИСПРАВНОСТЬ» разрывом цепи сигнального шлейфа:
  • при обрыве или коротком замыкании в цепи двухпроводного шлейфа;
  • при отсутствии питающего напряжения 12В;
  • при получении сигнала «НЕИСПРАВНОСТЬ» от извещателя «АРТОН-ДЛ»;
• ограничение тока короткого замыкания на заданном уровне;
• отключение питания двухпроводного шлейфа с помощью кнопки «СБРОС».

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МУШ-ДЛм

• Диапазон входных напряжений: 10.2 – 13.8 В
• Диапазон выходных напряжений в дежурном режиме: 9.7 – 13.6 В
• Ток короткого замыкания в цепи двухпроводного шлейфа: не более 20 мА
• Ток в цепи двухпроводного шлейфа, воспринимаемый модулем, как дежурный режим работы: 2 – 5.5 мА
• Ток в цепи двухпроводного шлейфа, воспринимаемый модулем, как «НЕИСПРАВНОСТЬ»: не более 1.8 – не менее 18 мА
• Ток в цепи двухпроводного шлейфа, воспринимаемый модулем, как режим «ПОЖАР»: 7.5 – 16 мА
• Т
