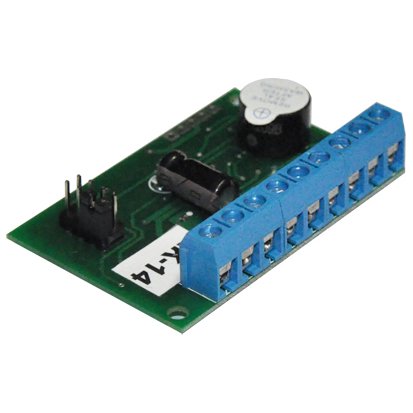

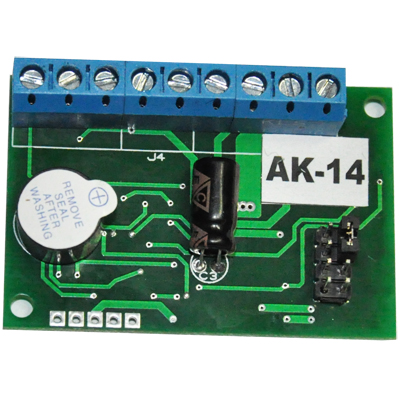

Автономный контроллер AK-14 для систем контроля доступа с управлением для электромагнитных / электромеханических замков

Бренд: Unit

ГДЕ ИСПОЛЬЗУЕТСЯ АВТОНОМНЫЙ КОНТРОЛЛЕР

Контроллер AK-14 используется в системах контроля управления доступа. Прибор имеет память до 1360 карт. Выход для замка типа открытый коллектор. Ток коммутации до 7А. Время открытия от 0..250с, заводское 6с.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ AK-14

• Количество запоминаемых карт: 1360
• Напряжение питания: 9…15В
• Ток потребления в режиме ожидания: 20мА
• Максимальный ток потребления: 50мА
• Рабочая частота: 125 кГц
• Выходной протокол: Dallas i-Button
• Режим работы: долговременный
• Рабочая температура: -20°С до +50°С
• Масса блока: 0,1 кг
• Габаритные размеры: 73х46х18мм

ФУНКЦИОНАЛЬНЫЕ ОСОБЕННОСТИ AK-14

• Энергонезависимая память
• Световая индикация
• Встроенный зуммер
• Контроллер совместим со всеми считывателями, работающими по протоколу Dallas Touch Memory.

СХЕМА ПОДКЛЮЧЕНИЯ AK-14

1. Выносной зуммер – необходим, если в точке доступа слышен сигнал зуммера, встроенного в контроллер. Для увеличения громкости можно снять с зуммера наклейку.
2. Считыватель TM (Touch Memory) – подключается по двухпроводной схеме: два провода – передача данных, два других – управление световым индикатором считывателя. Используйте витую пару.
3. Считыватель Proximity (бесконтактный) – считыватель, поддерживающий протокол Dallas Touch Memory. Для питания в считывателях предусмотрен контакт «+12V», для общего провода – «GND», для передачи данных – «DS 1990A». Если считыватель оснащены вход
