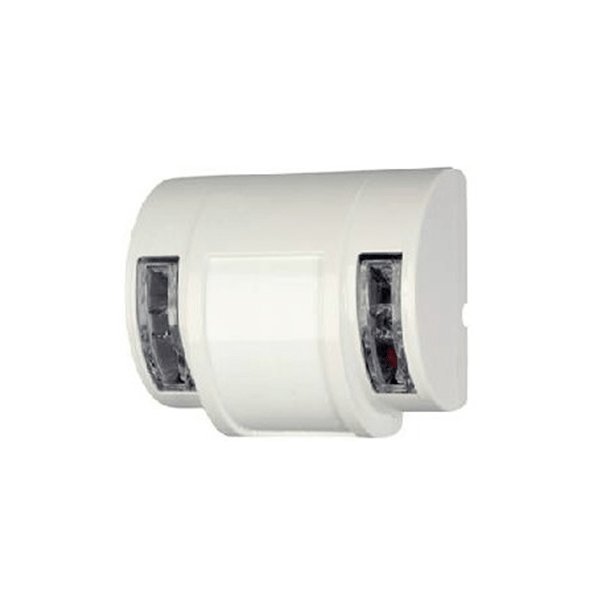

Датчик движения Patrol-301

Пассивный ИК-датчик движения (PIR) Patrol-301 «вертикальный занавес».

Компания-производитель GSN Electronic.

ЧТО ТАКОЕ ИК-ДАТЧИК ДВИЖЕНИЯ

Инфракрасный датчик движения (PIR) обнаруживает перемещение объектов с помощью исходящего от них теплового (инфракрасного) излучения. Фиксация движения объекта происходит, когда наблюдается изменение показаний на одном из чувствительных элементов детектора.

ГДЕ ИСПОЛЬЗУЕТСЯ ДАТЧИК Patrol-301

ИК-датчик Patrol-301 предназначен для обеспечения защиты жилых и производственных помещений – витрин, окон, дверей, потолков и других проемов.

ФУНКЦИОНАЛЬНЫЕ ОСОБЕННОСТИ ДАТЧИКА Patrol-301

• Четверной пироэлемент «QUAD» с высокой плотностью обнаружения, исключает мертвую зону и ложные срабатывания
• Две степени защиты от RFI и EMI помех
• Настройка чувствительности извещателя
• Защита от прямого и отраженного света
• Биполярный счетчик импульсов
• Механическая защита пироэлектрического сенсора никелевой вставкой
• Низкотемпературный режим работы
• Автоматический температурный компенсатор

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Площадь обнаружения: 10х15 м

Скорость обнаружения: 0.2-3 м/сек

Напряжение питания: 8.5–16 В

Ток потребления: 12.2 мА в дежурном режиме, 13.2 мА в режиме «тревога» с включенным светодиодом

Время готовности датчика: 40±1 сек

Время выдачи сигнала «тревога»: 3 сек

Время «восстановления»: 5±1 сек

Выход реле: NC, 60В/120мА, 16 Ом

Режим «импульсов» регулируемый: 1, 2

Оптическая помехозащищённость: 10 000 Люкс

Помехозащищённость: 30 В/м в диапазоне от 10 MГц до 1 ГГц

Защита от EMI-помех: 50 000 В

Макс. высота установки: 10 м
