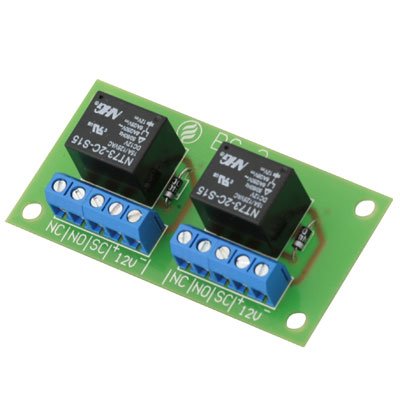

Плата BS - 2

Адаптер предназначен для управления различными исполнительными устройствами (например свето-звуковыми оповещателями и т.п.). Адептер позволяет согласовать маломощное устройство управления (например релейный выход приборов приёмно-контрольных, типа “открытый коллектор”) с мощной нагрузкой. Адаптер также обеспечивает гальваническую развязку между устройством управления и нагрузкой.

Адаптер содержит два независимых канала выполненых по одной схеме.

Основные параметры:

·        используется реле с одной группой переключаемых контактов;

·        разрешается коммутация электрических нагрузок постоянного и переменного тока;

·        напряжение срабатывания реле – 12В;

·        ток срабатывания реле, не более – 40 мА;

·        максимальный коммутируемый ток:

при активной нагрузке (на постоянном напряжении = 28В) – 12А;

при активной нагрузке (на переменном напряжении =  250В) – 10А;

при индуктивной нагрузке (на постоянном напряжении = 28В) – 4 А;

при индуктивной нагрузке (на переменном напряжении = 120В) – 4А;

·        сопротивление электрического контакта, не более – 0,1 Ом;

·        обозначения контактов: SC – переключающий контакт;

   NC – нормально замкнутый контакт;

   NO – нормально разомкнутый контакт;

   +12V – контакты обмотки реле.
